电磁继电器原理图（空调继电器知识介绍）

继电器是一种电子控制器件，具有控制系统和被控制系统的性能，通常应用于自动控制 电路。继电器可以分为两种：一种是电磁继电器，另一种是固态继电器，这两种在各种家用电 器的电路中是经常用到的。下图所示为常见继电器。

1、电磁继电器

电磁继电器是利用输入电路内电路在电磁铁铁心继电器与衔铁间产生的吸力作用而工作的一种电气继电器。下图所示为空调器电路板上的继电器。

电磁继电器一般由电磁铁、弹簧、衔铁、触点簧片等组成。当线圈通过一定的电流后会产生磁力，衔铁就会在电磁力吸引下克服弹簧的拉力吸向铁心，进一步带动动触点吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力下返回原来的位置，使动触点与原来的静触点释放。通过这样的吸合、释放，从而控制电路中的导通、切断的目的。下图所示为电磁继电器的结构图。

从图中可以看出，电磁继电器工作电路可分为低压控制电路和高压工作电路。连接好工作电路，在常态时，电动机和高压电源间未连通，工作电路断开。将开关闭合，衔铁被电磁铁吸下来，动触点同时与两个静触点接触，使高压电源给电动机供电，电动机开始转动。这时弹簧被拉长，观察到工作电路被接通。断开开关，电磁铁失去磁性，对衔铁无吸引力。衔铁在弹簧的拉力作用下回到原来的位置，工作电路被切断，电动机停止转动。

2、固态继电器

固态继电器是一种两个引脚为输入端，另外两个引脚为输出端的器件，中间采用隔离器件实现输入、输出的电隔离。固态继电器如果按照负载电源类型又可以分为交流型和直流型, 交流型固态继电器的控制器为双向晶闸管，而直流型固态继电器的控制器件多为场效应管。如下图所示为固体继电器。

3、交流接触器

交流接触器是根据电磁感应原理做成的广泛使用的电力自动控制开关，常见的交流接触器实物如下图所示。

（1）构成与特点

交流接触器由灭弧系统、触点系统、电磁系统构成，如图所示。

交流接触器的触点由银锣合金制成，具有良好的导电性和耐高温烧蚀性。交流接触器的动作动力来源于衔铁（电磁铁），电磁铁由两个E字形铁心构成，其中一半是静铁心，在其上面套有线圈。工作电压有多种可供选择。为了使磁力稳定，衔铁的吸合面安装了短路环，交流接触器在断电后，依靠弹簧复位。另一半是动铁心，用于控制触点的通、断。

(2)工作原理

当线圈没有供电时，线圈不产生磁场，动铁心不动作，触点处于断开状态，交流接触器不能为压缩机供电：当线圈有电压输入时，线圈产生的磁场使触点吸合，交流接触器开始为压缩机供电，压缩机开始工作。

拓展阅读：

电磁继电器的构造分析 电磁继电器的应用原理

电磁继电器可以用低电压、弱电流控制高电压、强电流电路，还可实现远距离操纵和生产自动化，在现代生活中起着越来越重要的作用。那么，电磁继电器是由那些部分组成的?它是怎样实现自动控制的呢?

一、电磁继电器的构造

电磁继电器的构造：如图所示，A是电磁铁，B是衔铁，C是弹簧，D是动触点，E是静触点。电磁继电器工作电路可分为低压控制电路和高压工作电路组成。控制电路是由电磁铁A、衔铁B、低压电源E1和开关组成;工作电路是由小灯泡L、电源E2和相当于开关的静触点、动触点组成。连接好工作电路，在常态时，D、E间未连通，工作电路断开。用手指将动触点压下，则D、E间因动触点与静触点接触而将工作电路接通，小灯泡L发光。闭合开关S，衔铁被电磁铁吸下来，动触点同时与两个静触点接触，使D、E间连通。这时弹簧被拉长，观察到工作电路被接通，小灯泡L发光。断开开关S，电磁铁失去磁性，对衔铁无吸引力。衔铁在弹簧的拉力作用下回到原来的位置，动触点与静触点分开，工作电路被切断，小灯泡L不发光。

二、电磁继电器的工作原理

工作原理：电磁铁通电时，把衔铁吸下来使D和E接触，工作电路闭合。电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路。

结论：电磁继电器就是利用电磁铁控制工作电路通断的开关。

用电磁继电器控制电路的好处：用低电压控制高电压;远距离控制;自动控制。

三、电磁继电器的应用

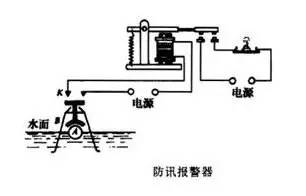

防讯报警器：K是接触开关，B是一个漏斗形的竹片圆筒，里面有个浮子A，水位上涨超过警戒线时，浮子A上升，使控制电路接通，电磁铁吸下衔铁，于是报警器指示灯电路接通，灯亮报警。

温度自动报警器：当温度升高到一定值时，水银温度计中水银面上升到金属丝处，水银是导体。因此将电磁铁电路接通，电磁铁吸引弹簧片，使电铃电路闭合，电铃响报警，当温度下降后，水银面离开金属丝，电磁铁电路断开，弹簧片回原状，电铃电路断开，电铃不再发声。
