美的电磁炉故障维修（美的电磁炉维修资料）

一、电磁炉功能方框图及电原理图

二、常见故障代码的检修

1、显示代码：E01、E02、E03

2、过零故障：E01

3、显示代码：E04、E05 、E06

4、显示代码：E07、E08

三、智慧星故障分析

一）开机烧保险丝

1、首先将线圈盘的接线脚断开换上同规格的保险丝，此时千万不要上电试机。因为大部份引起保险丝烧断是由于后级电路短路所致。

2、用万用表测量IGBT和整流桥堆是否有短路现象，如有请更换损坏的元件。

3、用表测量D203、204、208、209、210这4个二极管是否正常。当确认无问题之后不接线圈盘上电试机。开机后测量R214上是否有0-7.5V的肪冲电压。

4、脉冲电压正常后可以接上线圈盘整机测试。如果该电压不正常，则必须检查同步电路和振荡电路是否正常。引起IGBT烧坏可能是由于同步信号不正常。

二）开机正常，但不加热

1、开机能正常，但不加热说明电源电路以及其他电路工作正常，问题可能出现在保护电路上。

2、开机测量U202的第1、2脚是否为低电平。如果是低电平则说IGBT高压或者是浪涌保护电路动作。此时，可以检查如下元件：R203、223、247、246、230、218、229、224、C208、219、211、209、D205、206等是否正常。如果不正常的元件更换；如果元件正常，请测量R223上的5V电压是否正常。没有5V电压请查电源供电电路。如果电压正常，则可能是U202比较器损坏。

三）散热风扇不转

1、拔掉风扇插线排，测量是否有12V电压，如有，则说明风扇本身因质量原因损坏。

2、如果没有12V电压，请检查两个驱动三极管Q206、Q205Q、R205、206是否正常。不正常请更换同规格的元件。

3、如果在前两步经检查都没有问题，那么问题就出在了主控芯片U204上。

四）数码管显示不全

1、该款电磁炉显示驱动没有使用74LS164集成块。而是由主控芯片输出控制信号驱动三极管来控制数码显示管工作。

2、在显示板上的Q1、Q2、Q3这三个三极管是控制其数码管的，因此我们可以先测量这三个三极管以及它们的偏置电阻是否正常。

3、测量主控芯片的第6、7、9三脚是否有正常的信号输入。

4、检查显示板连接排线是否正常。

5、在排除上述之后故障仍存在，请更换数码管。

拓展阅读：

商用电磁炉十大品牌 商用电磁灶价格 商用电磁炉品牌排行

商用电磁炉顾名思义指的是应用在商业厨房的电磁炉，如餐饮行业的饭店、酒楼、工厂、院校、机关、部队、企事业单位、火车、轮船等商用厨房，特别合适限制使用明火的所有商用厨房。品牌是品质的重要保证，商用电磁灶品牌有哪些？商用电磁炉价格如何？随小编一起来看看吧。

Semikron赛米控

德国赛米控集团(中国)有限公司，佛山市赛米控电子科技有限公司，商用电磁炉十大品牌，全球电磁加热设备市场领先企业，集研发、生产、销售和服务于一体的大型跨国集团公司

美的Midea

美的集团股份有限公司，始于1981年，中国家电行业领导者，福布斯全球企业500强，世界级的白色家电制造商和品牌商，以家电制造业为主的大型综合性企业集团

伊立浦Elecpro

广东伊立浦电器股份有限公司，多功能锅知名品牌，成立于1993年，专业从事厨房小家电和商用智能厨房电器设备产品研发、制造和营销服务的高新技术企业

翼迈EMI

上海天剑电磁技术有限公司，行业标准起草单位，工业电磁节能专家，专业从事电磁感应加热技术的研究和节能产品生产、销售为一体的高科技企业

环球炉业

环球炉业（深圳）有限公司，始创于1971年香港，专业从事各类大功率商用电磁炉、电磁炒炉、电磁平面炉研发、生产、销售的高新技术企业

华磁Chinducs

华磁商用电器制造(连云港)有限公司，商用电磁炉十大品牌，中外合资的商用厨房电器制造商，专业从事商用厨房电器及设备的研发/生产及销售

金佰特

山东金佰特商用厨具有限公司，山东名牌产品，产品获得多项国家专利，商用电磁灶行业标准起草单位，集生产、研发、设计、销售于一体的现代化商用厨具制造企业

欧德oude

山东华恒商用厨具有限公司，商用电磁炉十大品牌，商用电磁厨房设备及西餐厨房设备制造商，致力于研究与开发商用电磁感应加热设备的高科技企业

鼎龙DINGLONG

广东鼎龙厨具有限公司，商用厨房节能减排整合技术解决方案供应商，致力于打造无污染、无噪音、无废气、无黑烟的节能环保厨房烹饪环境，科学生产大功率电磁炉的现代化企业

金肯JINKEN

深圳市金肯科技有限公司，创始于1995年，产品以具有环保节能、无明火烟尘、热转换率等特点闻名，致力于智能电磁厨具研发与生产销售的企业

商用电磁炉、家用电磁炉与传统明火锅炉三者的区别

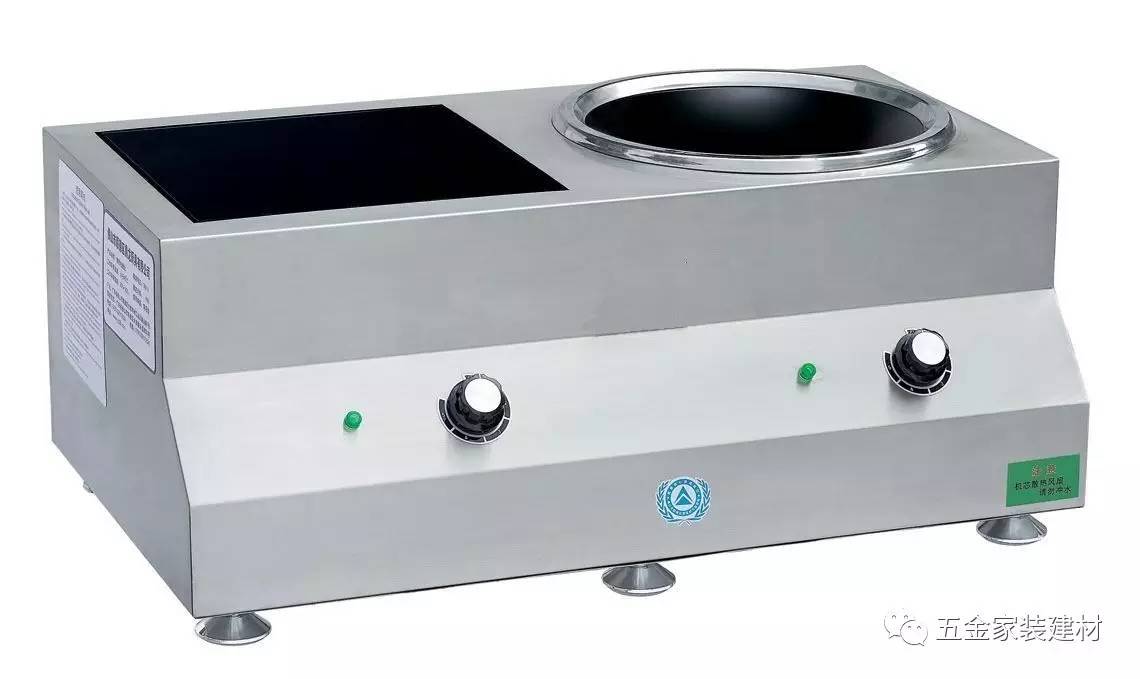

商用电磁炉顾名思义指的是应用在商业厨房的电磁炉，特别合适限制使用明火的所有商用厨房：如地下室、地下商场、铁路车辆、油站、航空等。那么商用电磁炉的功率大小也与家庭用当然也不相同，其功率一般在3KW~35KW之间的电磁炉（灶）；另外由于商用电磁炉具备了节能、环保、安全、舒适、无明火、利于厨师健康、加热时间短、炒菜快等优点，更被人们誉之为“烹饪之神”和“绿色炉具”。
