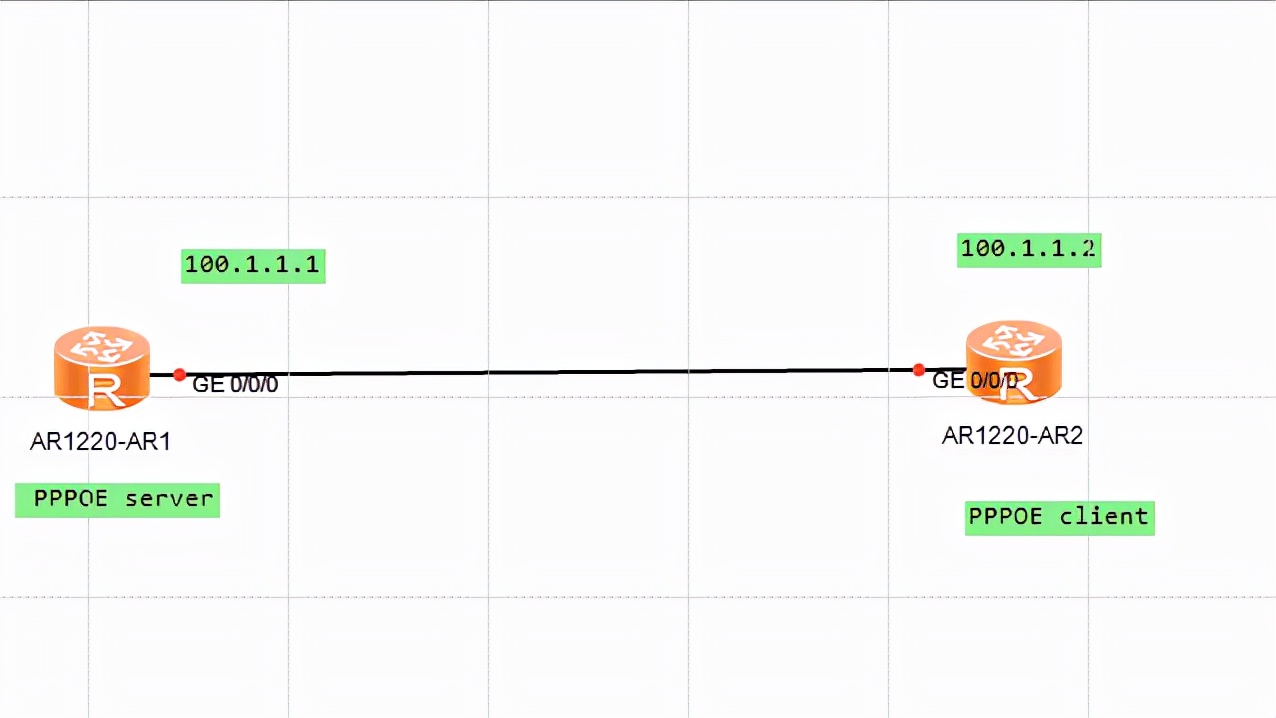

PPPOE server

sysname Server //配置设备名字

aaa

authentication-scheme default

authorization-scheme default

accounting-scheme default

domain default

domain default_admin

local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$

（ciphe 为密文）

local-user admin service-type http

local-user xiaoming password cipher xiaoming //配置PPPOE客户的用户名和密码

local-user xiaoming service-type ppp //配置用户的接入类型为PPP

#

interface Virtual-Template0 //进入虚模板接口

ppp authentication-mode chap //配置ppp认证的类型为chap

remote address 100.0.0.2 //配置客户的地址

ip address 100.0.0.1 255.255.255.255 //配置本接口的地址

#

interface GigabitEthernet0/0/0

pppoe-server bind Virtual-Template 0 //将虚模板和接口关联在一起

#

Client配置

sysname client

#

interface Dialer0 //进入拨号口

link-protocol ppp //配置链路配置为ppp

ppp ipcp default-route //通过IPCP自动获取默认路由

ppp chap user xiaoming //配置ppp用户名

ppp chap password cipher xiaoming //配置ppp密码

ip address ppp-negotiate //地址为自动协商

dialer user xiaoming //配置为共享拨号中心

dialer bundle 1 //配置拨号捆绑接口为1

#

interface GigabitEthernet0/0/0

pppoe-client dial-bundle-number 1 //通过拨号捆绑接口1关联本接口

PPPOE知识点

PPPoE（Point-to-Point Protocol over Ethernet），以太网上的点对点协议，是将点对点协议（PPP）封装在以太网（Ethernet）框架中的一种网络隧道协议。由于协议中集成了PPP协议，所以实现了传统以太网不能提供的身份验证、加密以及压缩等功能，也可用于缆线调制解调器（cable modem）和数字用户线路（DSL）等以以太网协议向用户提供接入服务的协议体系。

PPPOE的应用和优势

为以太网接入的用户提供了一种宽带接入技术，同时提供方便的接入控制和计费功能。每个用户都使用和建立独一无二的PPP会话

Pppoe的发现和会话

PPPOE协议分为discovery和PPP会话阶段，主机希望开始一个PPPOE会话时，执行一个发现过程识别对方的MAC地址，然后建立一个唯一的Pppoe会话。PPPoE通过发现机制来解决该问题，同时基于C/S模型

Pppoe会话阶段开始后，记住和服务器之间依据PPP协议传送PPP数据，进行PPP的协商和数据传输

Pppoe的MTU值

MTU为1492

以太网最大负载1500，Pppoe头为6字节，PPP协议为2字节，而整个二层帧为1518，那么PPPoE的MTU=1518-18-6-2=1492字节

Pppoe的发现报文-PPPoED（debug pppoe event）

PADI发现初始化报文

PADO发现提供报文

PADR发现请求报文

PADS发现会话确认报文

PADT发现终止报文

————————————————
